介紹我國液壓元件的圖形符號規定說明

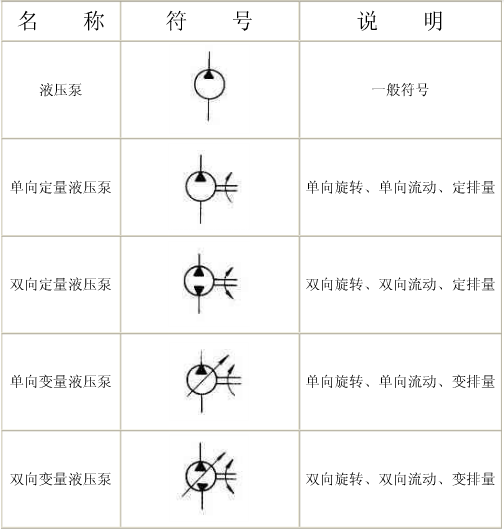

                           液壓泵圖形符號

　　液壓元件的圖形符號都有哪些規定說明呢？深圳市港隆液壓設備有限公司液壓泵技術員介紹我國液壓元件的圖形符號規定說明，詳情如下：

　　1、標準規定的液壓元件圖形符號，主要用于繪制以液壓油為工作介質的液壓系統原理圖。

　　2、液壓元件的圖形符號應以元件的靜態或零位來表示，當組成系統的動作另有說明時，可作例外。

　　3、在液壓傳動系統中，液壓元件若無法采用圖形符號表達時，允許采用結構圖來表示。

　　4、元件符號只表示元件的職能和連接系統的通路，不表示元件的具體結構和參數，也不表示系統管路的具體位置和元件的安裝位置。

　　5、元件的圖形符號在傳動系統中的布置，除有方向性的元件符號外，可根據具體情況水平或垂直繪制。

　　6、元件的名稱，型號和參數一般應在系統圖的表中標明，必要時可標注在元件符號旁邊。

　　7、標準中未規定的圖形符號，可根據本標準的原則和所列圖例的規律性進行派生。當無法直接引用和派生時，均允許局部采用結構筒圖表示。

　　8、元件的符號的大小以清晰，美觀為原則，根據圖樣幅面的大小斟酌規劃，但應保證圖形符號本身的比例。
